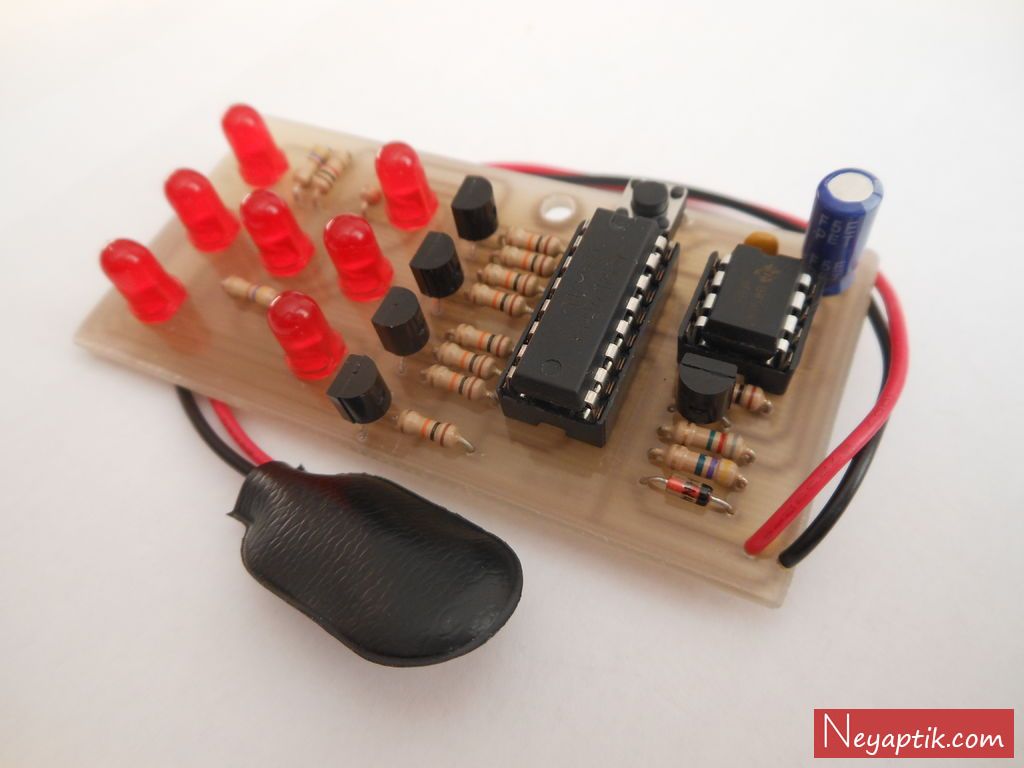

Elektronik Zar - NE555 & CD4017

Tanıtım: Bu Proje Hakkında

Daha önce zar ile oynanan bir oyun mutlaka oynamışsınızdır. Oynarken elbette zarınız yere düşmüştür. O zaman bu konu hakkında daha fazla konuşmaya gerek bile yoktur :).

1. Adım: Malzemeler

  • 1x - CD4017
  • 1x - NE555
  • 2x - BC557 veya başka PNP transistor
  • 3x - BC547 veya başka NPN transistor
  • 6x - 5MM LED
  • 1x - 1N4148 veya herhangi bir normal diyot
  • 1x - buton
  • 1x - 3AA pil yatağı
  • 1x - 1µF Kapasitör
  • 1x - 100nF Kapasitör
  • 1x - 470Ω direnç
  • 1x - 1kΩ direnç
  • 9x - 10kΩ direnç
  • 1x - 3.3MΩ direnç
  • 1x - 4.7MΩ direnç
  • 1x - 10MΩ direnç
  • İsteğe Bağlı:
  • 1x - 16pin DIP soket
  • 1x - 8pin DIP soket

2. Adım: PCB ve Devre

Arkadaşlar bu projenin çalışması için 5v voltaj gerekmektedir. 9 voltluk pil denenmiş çalışmamıştır. Aşağıdan proje dosyalarını bulabilir, EAGLE adlı yazılımla düzenleyebilirsiniz. PCB yapımını ise Evde PCB Yapımı adlı yazımızda bulabilirsiniz.

Dosyalar

3. Adım: Bitti !

Böylelikle bir projenin daha sonuna geldiniz. Aşağıda videosunu görebilirsiniz.



DIY Circuits adlı kullanıcıdan Türkçe'ye çevirilmiştir.Site Link: Instructables
