Arduino Pil Kapasite Ölçer

Tanıtım: Nedir Bu?

Arduino ile yaptığımız bu pil ölçer li-ion ve li-po pillerin kapasitelerini ölçüp bizlere mAh cinsinden bildiriyor. Kimilerimizin zaten bildiği, kimilerimizin de şimdi öğrendiği bu pil çeşitlerinden li-ion piller, eski laptop pillerinden toplanabilir. Tabii kalan pil ömürleri bizler için önemli. Onun için sizlere böyle bir proje hazırladım. Umarım beğenirsiniz.

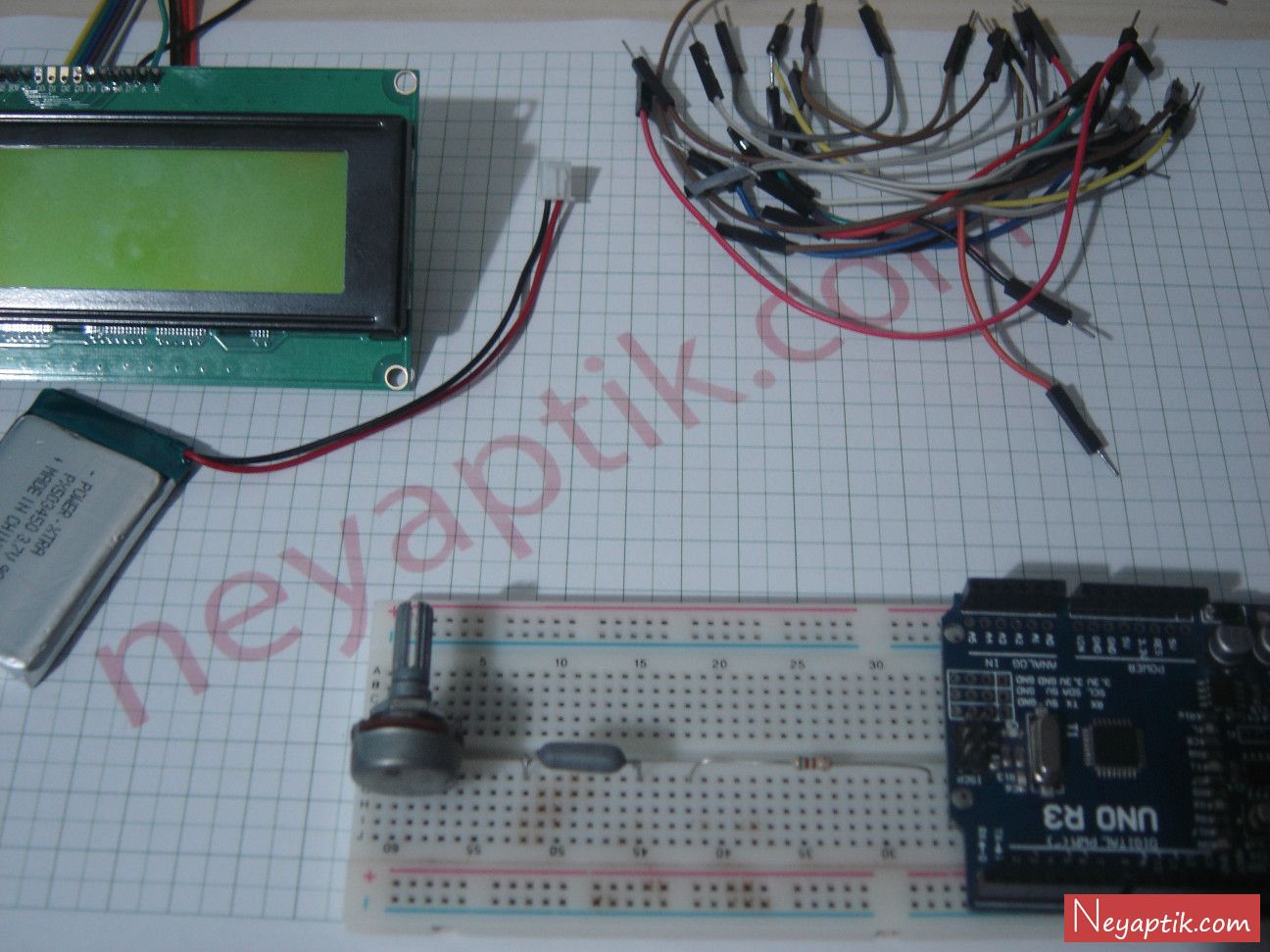

1. Adım: Malzemeler

  • 4x20 LCD
  • Potensiyometre
  • Wattlı bir direnç
  • Ölçülecek pil
  • Jumper Kablolar
  • Arduino
  • 1 Adet LCD Arka Işık için direnç. (400-600ohm arası idealdir herhalde)

2. Adım: Lcd Bağlantıları

 * LCD RS pin --> digital pin 12
 * LCD Enable pin --> digital pin 11
 * LCD D4 pin --> digital pin 5
 * LCD D5 pin --> digital pin 4
 * LCD D6 pin --> digital pin 3
 * LCD D7 pin --> digital pin 2
 * LCD R/W pin --> ground
 * LCD VSS pin --> ground
 * LCD VCC pin --> 5V
 * VO pinine Potensiyometre


Kodu değiştirerek pin yerlerini de değiştirebilirsiniz. Ben arduino'nun sitesinde verilen bağlantılara göre bağladım.

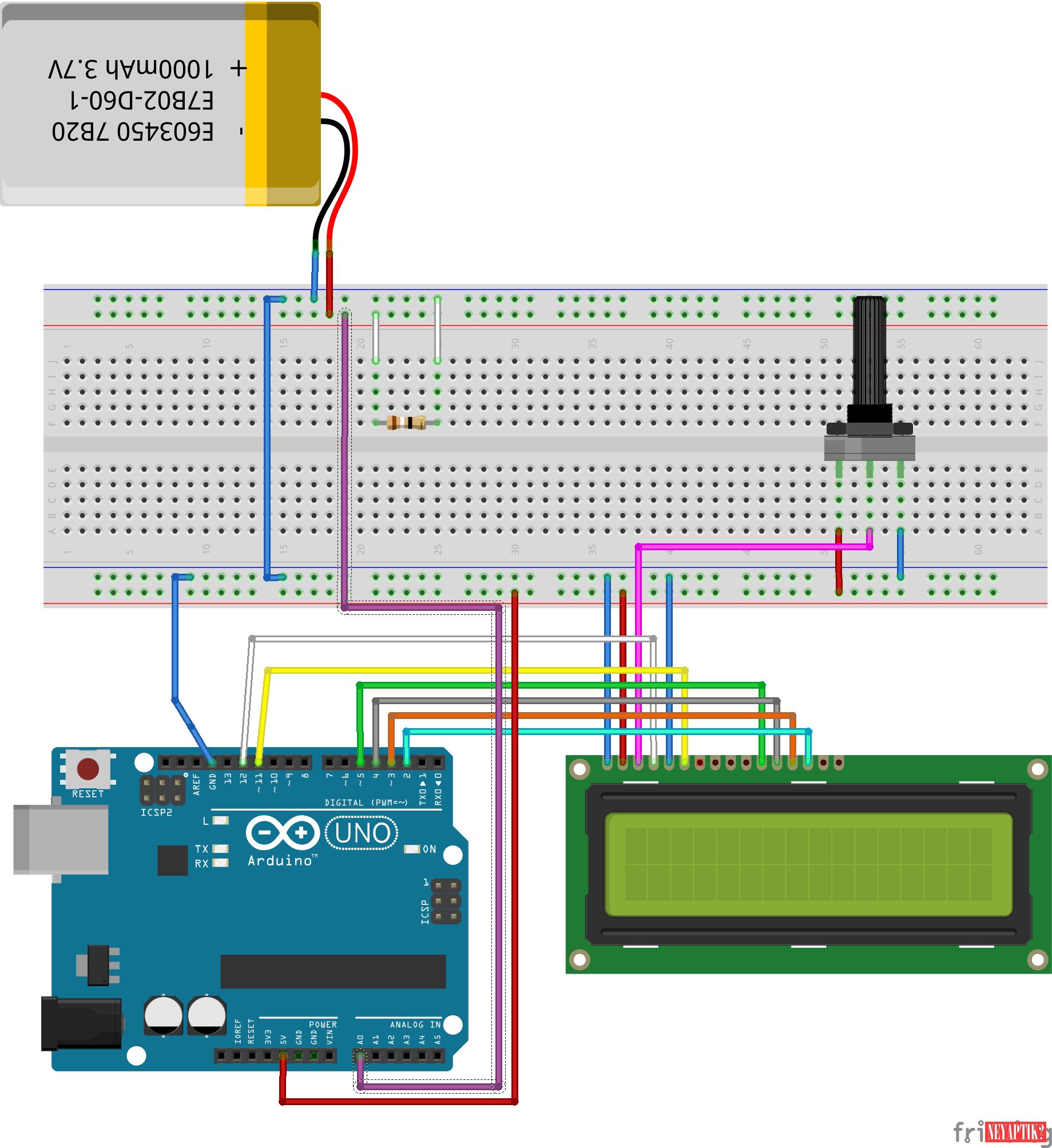

Düzenleme: Yoğun istek üzerine şema eklenmiştir.

3. Adım: Muhtelif Bağlantılar

Direncinizi, Breadboard'ın sağ tarafında kalan güç pinlerine bağlayın. Ardından sağ taraftaki ve sol taraftaki GND şeritlerini birbirine bağlayın.

Voltaj ölçümü yapabilmek için sağ taraftaki güç hattının + kısmına Analog 0 pinini, - kısmına Arduino'nun GND pinini bağlayın.

Sol güç hattının + pinine Arduino'nun +5v pinini bağlayın.

4. Adım: Pilinizi Hazırlayın

Pilinizi 4.2-4.3 seviyelerine kadar şarj edin. Breadboardda kolaylık sağlaması için ucuna bir parça bakır tel de takabilirsiniz.

5. Adım: Yazılım

Yazılımı yazarken bir takım matematik yetmezliği yaşadım :). Şu anda bir sıkıntı görünmüyor.

#define direnc 19//direnç değeri ohm olarak
#define minvoltaj 3.4F //testin devam edeceği min. voltaj
#define aralik 5 //test için referans aralığı (10sn)
#define pilreferans 4.0F //ortalama pil referans
#define pilmaks 4.3F //pil tam dolu voltajı

#include <LiquidCrystal.h>

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
float voltaj;
float akim;
float toplam;
int sure;
unsigned long baslangic;
unsigned long bitis;
void setup() {
  lcd.begin(20,4);
  lcd.setCursor(15,0);
  lcd.print("R="+(String)direnc);
  lcd.setCursor(7,2);
  lcd.print("neyaptik.com");
}

void loop() {
  voltaj=analogRead(0)/1024.0*5.0;
  if (voltaj>pilreferans){
    baslangic=millis();
    sure=0;
    toplam=0;
    while(voltaj>minvoltaj){
      bitis=millis();
      sure=(bitis-baslangic)/1000/60;
      akim=voltaj/direnc*1000;
      lcd.setCursor(0, 0);
      lcd.print("Voltaj="+(String)voltaj+"V");
      lcd.setCursor(0, 1);
      lcd.print("I:"+(String)(int)akim+"mA");
      lcd.setCursor(11, 1);
      lcd.print("Q:"+(String)(int)toplam+"mAh");
      lcd.setCursor(0, 3);
      int yuzde=map(voltaj*10,minvoltaj*10,pilmaks*10, 0, 100);
      lcd.print("Pil:" + (String)yuzde + "% ");
      lcd.setCursor(9,3);
      lcd.print("Zaman:"+(String)sure+"dk");
      toplam=(toplam+(akim/3600)*aralik);
      voltaj=analogRead(0)/1024.0*5.0;
      delay(aralik*1000);
    }
  }
  else if(voltaj<minvoltaj){
      lcd.setCursor(0, 0);
      lcd.print("Pil Bulunamadi!");
      delay(1000);
      lcd.setCursor(0, 0);
      lcd.print("               ");
      delay(1000);
    }
    else if (voltaj<pilreferans)
  {
      lcd.setCursor(0, 0);
      lcd.print("Voltaj Dusuk!");
      delay(1000);
      lcd.setCursor(0, 0);
      lcd.print("             ");
      delay(1000);
  }
  }

6. Adım: Test Zamanı!

Şu anda test ediyorum. Sonuçları kısa zamanda atarım.

Düzenleme: Test bitti, 19 ohm kullanmamdan dolayı uzun sürdü. 900mAh yazılı pili ufak farkla doğru hesapladı :). Gayet başarılı
