Arduino İle Kapasitans Ölçer

Tanıtım: Kapasitans Ölçer

Bu projede kondansatörlerinizin kapasitansını ölçüp pF ve nF cinsinden vericez. Profesyonel şekilde tutarlı olmasa da, Arduino iyi sonuçlar çıkartabiliyor.

1. Adım: Malzemeler

  • Arduino
  • Ölçülecek Kapasitör (Kondansatör)
  • Karakter LCD
  • LCD için Potansiyometre

2. Adım: Bağlantıları Yapın

LCD için gerekli bağlantıları yapın. Kodda düzeltme yaparak bağlantıları istediğiniz gibi yapabilirsiniz. Mesela ben farklı bağladım başta. Kodu siteye gönderirken buradaki şematiğe uygun şekilde gönderirim.


3. Adım: Yazılım

#include

LiquidCrystal lcd(12, 11, 5, 4, 3, 2); //istediğiniz gibi ayarlayabilirsiniz.
const int OUT_PIN = A2;
const int IN_PIN = A0;
const float IN_STRAY_CAP_TO_GND = 24.48;
const float IN_CAP_TO_GND  = IN_STRAY_CAP_TO_GND;
const float R_PULLUP = 34.8;
const int MAX_ADC_VALUE = 1023;

void setup()
{
  pinMode(OUT_PIN, OUTPUT);
  pinMode(IN_PIN, OUTPUT);
  lcd.begin(20, 4); //16x2 lcd için 16, 2 yapın burayı
      lcd.setCursor(0,0);
      lcd.print(F(".:Kapasitans:."));
  }

void loop()
{
    pinMode(IN_PIN, INPUT);
    digitalWrite(OUT_PIN, HIGH);
    int val = analogRead(IN_PIN);
    digitalWrite(OUT_PIN, LOW);

    if (val < 1000)
    {
      pinMode(IN_PIN, OUTPUT);

      float capacitance = (float)val * IN_CAP_TO_GND / (float)(MAX_ADC_VALUE - val);

      lcd.setCursor(0,1);
      lcd.print(capacitance, 3);
      lcd.print(F("pF "));
      lcd.print(val);
      lcd.print("mS");
    }

    else
    {
      pinMode(IN_PIN, OUTPUT);
      delay(1);
      pinMode(OUT_PIN, INPUT_PULLUP);
      unsigned long u1 = micros();
      unsigned long t;
      int digVal;

      do
      {
        digVal = digitalRead(OUT_PIN);
        unsigned long u2 = micros();
        t = u2 > u1 ? u2 - u1 : u1 - u2;
      }

      while ((digVal < 1) && (t < 400000L));

      pinMode(OUT_PIN, INPUT);
      val = analogRead(OUT_PIN);
      digitalWrite(IN_PIN, HIGH);
      int dischargeTime = (int)(t / 1000L) * 5;
      delay(dischargeTime);
      pinMode(OUT_PIN, OUTPUT);
      digitalWrite(OUT_PIN, LOW);
      digitalWrite(IN_PIN, LOW);

      float capacitance = -(float)t / R_PULLUP/ log(1.0 - (float)val / (float)MAX_ADC_VALUE);

      lcd.setCursor(0,0);
      lcd.print(F("Capacitance = "));
      if (capacitance > 1000.0)
      {
        lcd.setCursor(0,1);
        lcd.print(capacitance / 1000.0, 2);
        lcd.print(F("uF "));
        lcd.print(val);
        lcd.print("mS");
      }

      else
      {
        lcd.setCursor(0,1);
        lcd.print(capacitance, 2);
        lcd.print(F("nF "));
        lcd.print(val);
        lcd.print("mS");
      }
  }
    while (millis() % 1000 != 0);
}

4. Adım: Test Zamanı!

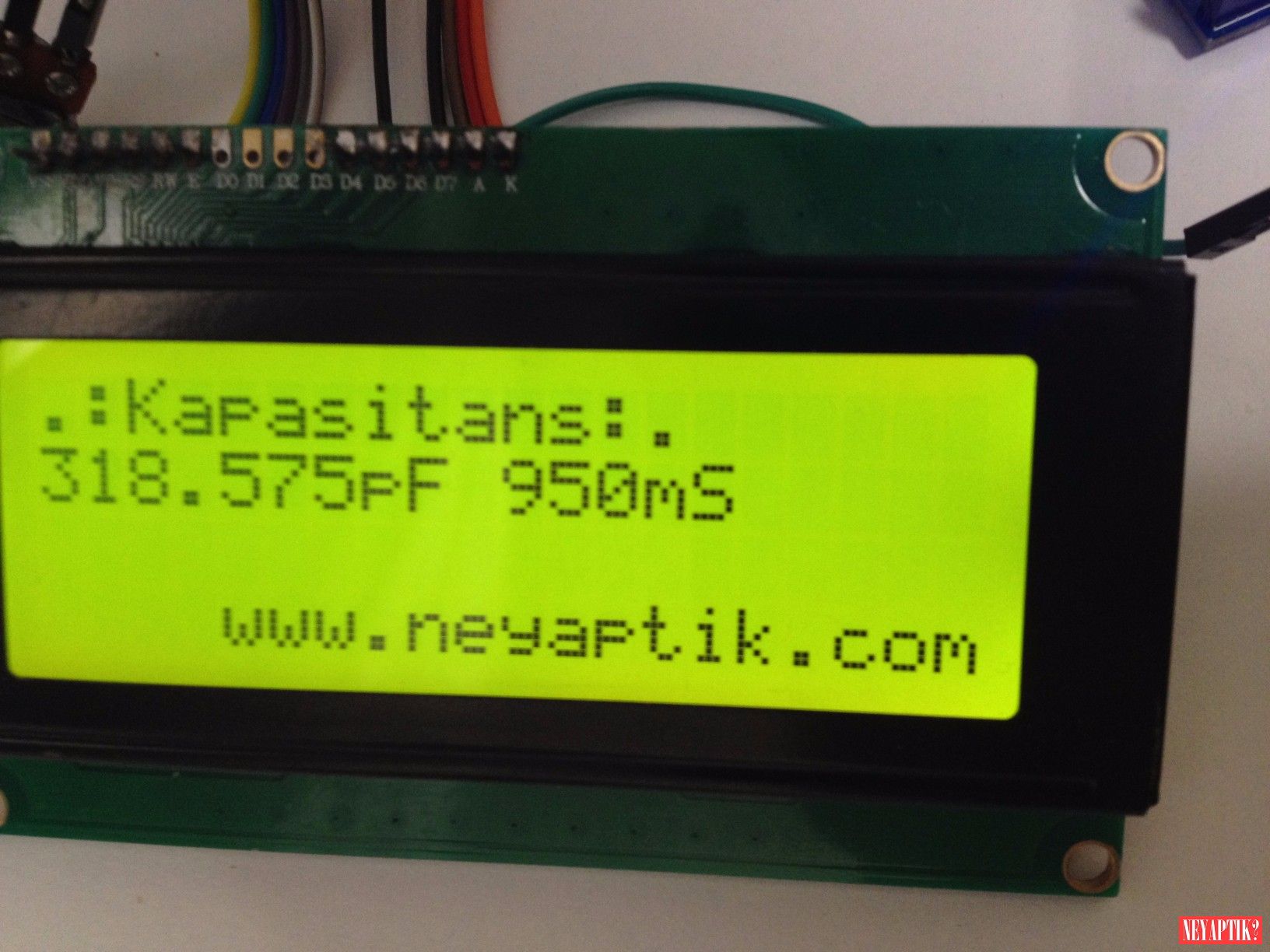

200 pF'lik kapasitörü 195pF olarak, 330 pF'lik kapasitörü ise 318 pF olarak hesapladı. Ufak projeler için fazla sıkıntı olmaz bence. Yorumlarınızı esirgemeyin, sağlıcakla kalın!
