FM Radyo Verici Yapımı

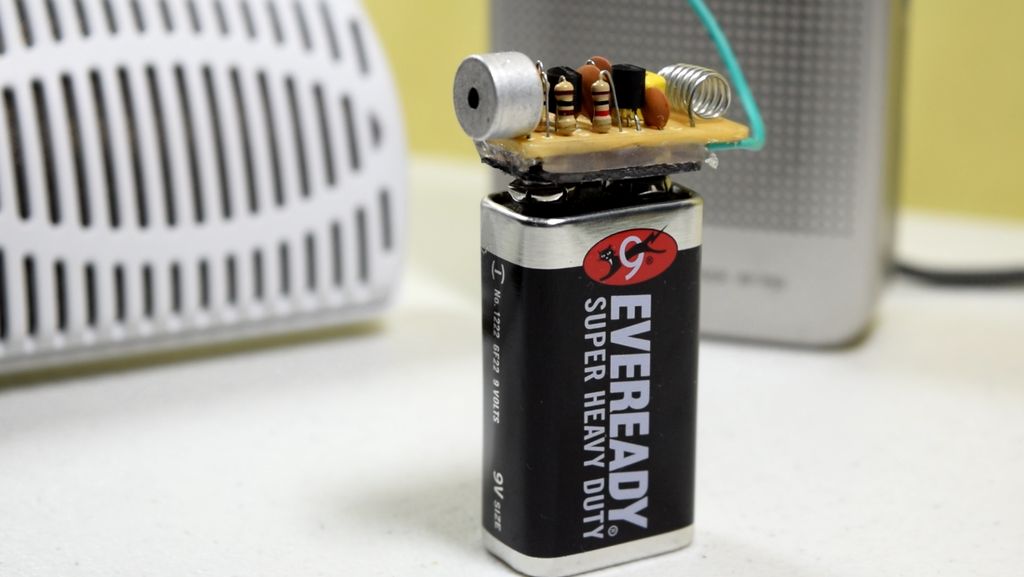

Tanıtım: Kaçak Radyo :)

Daha önce hiç kendi radyo istasyonunuzu kurmayı veya telefon kullanmadan haberleşmeyi düşündünüz mü?
Normalde bir fm verici yapmak gayet karışıktır. Büyük ihtimalle bulabileceğiniz en basit devrelerden biri budur.

Teknik Özellikler


  • Açık alanda 400 metre menzil
  • 9 v lik pil ile çalışıyor
  • Pil bir kaç gün boyunca yetiyor
  • Frekans Ayarlanabilir

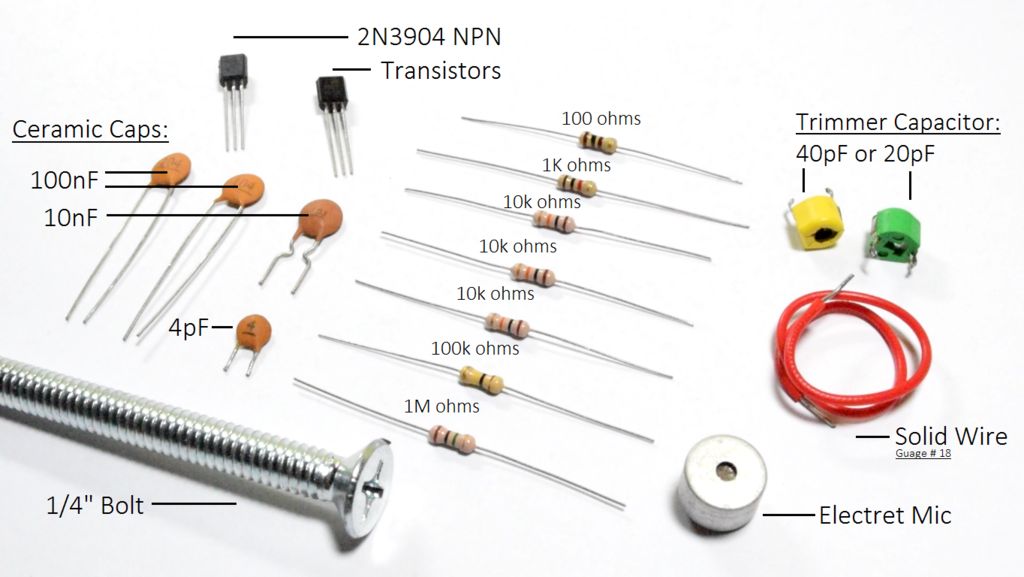

1. Adım: Gerekli Malzemeler

  • Bakır PCB
  • Tek Telli Kablo
  • Elektret Mikrofonu
  • M6 Civata (6mm çapında)


  • 2N3904 NPN Transistör (2 Tane) (Benzer Özellikte Başka Transistör de olur)


  • 15pF Ayarlanabilir kapasitör
  • 100nF kapasitör (2 tane)
  • 10nF kapasitör
  • 4pF kapasitör


  • Dirençlerin Hepsi Çeyrek Watt tır
  • 1M Ohm
  • 100K Ohm
  • 10K Ohm (3 tane)
  • 1K Ohm
  • 100 Ohm
  • Değerinde Dirençler


  • Lehim Makinesi
  • Sıcak Silikon
  • 9v pil yuvası

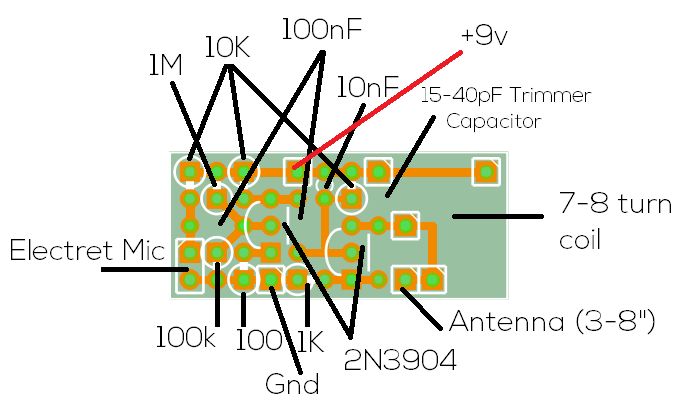

2. Adım: PCB ve Şematik

Link : Buradan

3. Adım: Devreyi Yazdırın

Yazıcınızın normal ayarlarını kullanarak yazdırın.

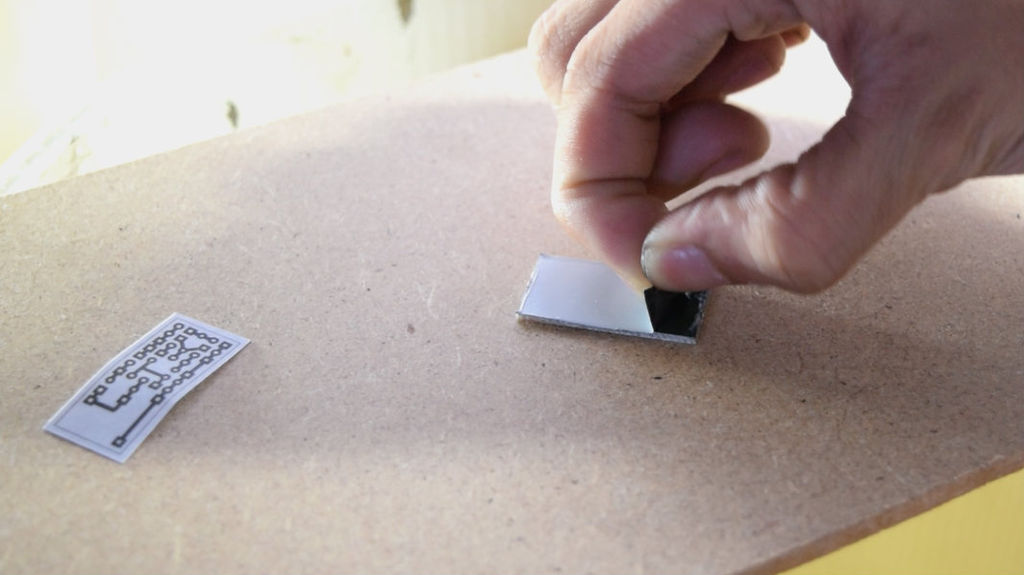

4. Adım: Devreyi Hazırlayın

5. Adım: Devreyi Aşındırın

PCB levha hazırlamanın farklı yöntemleri vardır. Bu projede Ferric Chloride denen kimyasal yardımıyla yapılmıştır. Eğer isterseniz ikinci bir yöntem olan Tuz Ruhu ve Oksijenli su karışımını da deneyebilirsiniz.(Hcl+H2O2)

6. Adım: PCB yi Temizleyin

Aseton ya da tiner yardımıyla devreyi temizleyin.

7. Adım: Bobini Hazırlayın

6mm civata üzerine 7-8 tur 18AWG çapında tek telli kablo sarın. Bobinin aralığı ve sarım sayısı frekansı etkileyecektir

8. Adım: Bileşenleri Lehimleyin

2. Adımı referans alarak parçaları yerine yerleştirin. Önce dirençleri sonra kapasitörleri ardından transistörleri ve bobini en son da anteni ve pil yuvasını bağlamak işinizi kolaylaştıracaktır.

9. Adım: Anteni Lehimleyin

2. Transistörün Collector bacağına yaklaşık 15 cm lik tek telli kablo lehimleyin.

10. Adım: Pil Yatağı

İsterseniz eski bir 9 v pilin üst kısmından çıkarılmış yuvayı kullanabilirsiniz isterseniz de yeni bir yuva alabilirsiniz.

11. Adım: Frekansı Ayarlayın

Radyonuzu hedeflediğiniz frekansa ayarlayın. Size önerimiz bobini değiştirmek yerine ayarlanabilir kapasitörü değiştirin. Radyoda ses duyana kadar ayarlama yapın.

12. Adım: Yorum Yapmayı Unutmayın!

Yorum yapmanız daha iyi projeler eklememizde yardımcı olur. Yorumlarınız ve düşünceleriniz bizim için her zaman önemlidir. Yorum yapabilmek için üye olmayı unutmayın!

Instructables'den Türkçe'ye çevrilmiştir.
