3 Pin İle Arduino LCD Kontrolü

Tanıtım: Nasıl Çalışıyor

Normalde LCD'mizi arduino'ya bağlamak için 6 adet dijital pine ihtiyacımız vardır. Kimi projelerde pin yetersizliği yaşamamak için SIPO(Serial In Parallel Out) Shift Register'e ihtiyacımız vardır. Pin çıkışlarını ve datasheetini kontrol ederseniz büyük ihtimalle herhangi bir SIPO Shift Register yeterli olacaktır. Bu projede IC 74HC595N kullanılmıştır. Ve arduino'dan sadece 3 pin kullanarak LCD nizi kontrol edebileceksiniz.

1. Adım: Malzemeler

  • LCD 16x2
  • Arduino UNO
  • IC 74HC595N
  • 1K Potansiyometre (LCD Kontrast Ayarı İçin)

2. Adım: IC 74HC595N

Bu komponent girilen seri veriyi LCD'nin kullandığı paralel veriye çevirir. İşimize yarayan 3 girişi ve 8 çıkışı vardır. Birazdan vereceğimiz arduino LCD kütüphanesini arduinonuza yüklerseniz, LCD fonksiyonları tek pin çıkışı üzerinden işlem yapmaya başlayacaktır.

IC 74HC595N'nin Pinleri:

  • Data Pin: Serial modda gönderilen data girişidir.
  • Clock Pin: Clock Çıkışı
  • Latch Pin: Girilen seri veriyi 8 bitlik paralel çıkışa tetiklemeye yarar.

3. Adım: Yazılımları Güncelleyin

Daha önce de belirttiğimiz gibi LCD'yi 3 pin ile kullanmak için gerekli olan kütüphaneleri yükleyin.

Local Disk(C)-->Program Files-->Arduino-->libraries-->LiquidCrystal. Klasörünü Açın.

İçerideki dosyaları yine kullanmak üzere yedekleyebilirsiniz.

Aşağıdaki dosyayı indirip çıkarın. İçerisindeki dosyaları LiquidCrystal klasörüne atın.


DOSYA

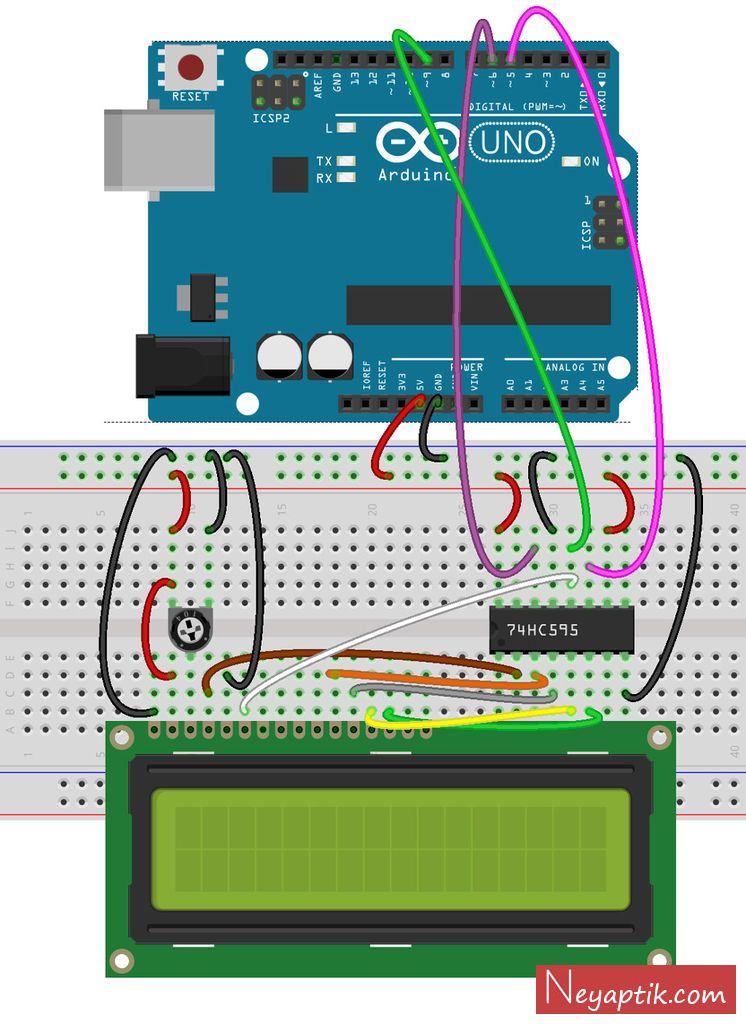

4. Adım: Şematik Bağlantı

5. Adım: Yazılım

İsterseniz direk kopyalayabilir isterseniz de buradan proje dosyasını indirebilirsiniz.


  1. #include <Wire.h>
  2. #include <LiquidCrystal_SR.h>
  3. // Pinler ve Kutuphaneler Baglantı i hazırlanıyor.
  4. LiquidCrystal_SR lcd(6, 5, 9); // Pin 6 - Data Enable/ SER, Pin 5 - Clock/SCL, Pin 9 -SCK
  5. void setup(){
  6.     lcd.begin(16,2); // Hazırlık
  7.     lcd.home (); // Imleci 0,0 konumuna ayarlıyor.
  8. }
  9. void loop(){
  10.     lcd.print("3 Pin LCD"); // Birseyler yaz
  11.     delay(2000); // 2 sn Bekle
  12.     lcd.clear(); // Ekranı Temizle
  13.     lcd.print("neyaptik.com");
  14.     delay(2000);
  15.     lcd.clear();
  16. }


Rajkumar2506 Adlı Kullanıcıdan Türkçe'ye Çevrilmiştir.Site Link: Instructables
