Arduino Ping-Pong

Tanıtım: Ping-Pong

Bugün arduino ile TV-OUT kütüphanesini kullanarak bir ping-pong oyunu yapacağız. Not: Bu proje arduino yun ile çalışmamaktadır. UNO, Nano gibi bir mimariye sahip boardlarda çalışmaktadır.

Malzemeler:

1 x Arduino

1 x 470 Ohm Direnç

1 x 1k Direnç

Jumper Kabloları

2 x 10k Potensiyometre

1 x RCA kablosu

1 x Buton

1 x 10k direnç

1. Adım: Kütüphane

Eğer TVout kütüphanesi sizde yüklü değilse aşağıdan indirebilirsiniz:

TVoutBeta1.zip

2. Adım: RCA Kablosu

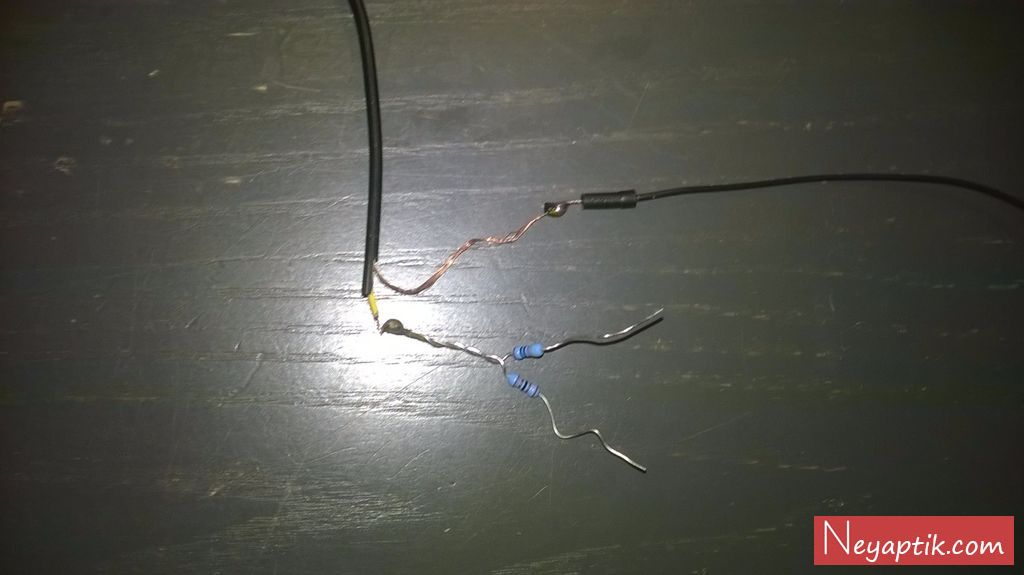

RCA kablosunun bir ucunu kesin ve soyun. RCA kablosu genellikle zırhlıdır. Zırh kısmını düzeltin ve kenara ayırın. Bu sizin GND bağlantınızdır. İçteki kablo ise sinyal kablonuzdur.

Arduinonuzun D7 pinine 470 Ohm direnç bağlayın. Ardından 1k direnci de D9 pinine bağlayın. Bu iki direncin diğer ucunu RCA kablonuzun içteki sinyal kablosuna lehimleyin.

Kablonun zırhına jumper lehimleyin ve diğer ucunu arduinonun GND pinine takın.

Arduinonuz görüntü çıkışı vermeye hazırdır. Görüntü çıkışını test etmek için File>Examples>TVout bölümünden demolardan birini arduinonuza yazabilirsiniz.

3. Adım: Potensiyometreler

Genellikle potensiyometrelerde 3 adet pin bulunur. İki potensiyometreden birinin ortadaki pinini A0'a diğerininkini de A1'e bağlayın.

Potensiyometrenin diğer iki pininden birisi GND'ye diğeri ise +5V'ye bağlanması gerekir.

4. Adım: Start Tuşu

D2 Pinine bir adet buton takın. Şematikler yukardadır.

5. Adım: Yazılım

Lamonica adlı kullanıcı tarafından yazılan ve duboisvb adlı kullanıcı tarafından düzenlenen kod aşağıdadır.

PASTEBIN



/********
 * Arduino Pong
 * By Pete Lamonica
 *  modified by duboisvb
 *  updated by James Bruce (http://www.makeuseof.com/tag/author/jbruce
 * A simple implementation of Pong on the Arduino using a TV for output.
 *
 */


#include <TVout.h>
#include <fontALL.h>

#define WHEEL_ONE_PIN 0 //analog
#define WHEEL_TWO_PIN 1 //analog
#define BUTTON_ONE_PIN 2 //digital to start game
// #define BUTTON_TWO_PIN 3 //digital to reset and go back to main menu

#define PADDLE_HEIGHT 14
#define PADDLE_WIDTH 1

#define RIGHT_PADDLE_X (TV.hres()-4)
#define LEFT_PADDLE_X 2

#define IN_GAMEA 0 //in game state - draw constants of the game box
#define IN_GAMEB 0 //in game state - draw the dynamic part of the game

#define IN_MENU 1 //in menu state
#define GAME_OVER 2 //game over state

#define LEFT_SCORE_X (TV.hres()/2-15)
#define RIGHT_SCORE_X (TV.hres()/2+10)
#define SCORE_Y 4

#define MAX_Y_VELOCITY 6
#define PLAY_TO 7

#define LEFT 0
#define RIGHT 1

TVout TV;
unsigned char x,y;

boolean button1Status = false;
// boolean button2Status = false;

int wheelOnePosition = 0;
int wheelTwoPosition = 0;
int rightPaddleY = 0;
int leftPaddleY = 0;
unsigned char ballX = 0;
unsigned char ballY = 0;
char ballVolX = 2;
char ballVolY = 2;

int leftPlayerScore = 0;
int rightPlayerScore = 0;

int frame = 0;
int state = IN_MENU;

void processInputs() {
  wheelOnePosition = analogRead(WHEEL_ONE_PIN);
  // delay(50);
  wheelTwoPosition = analogRead(WHEEL_TWO_PIN);
 // delay(50);
   button1Status = (digitalRead(BUTTON_ONE_PIN));

 //  button2Status = (digitalRead(BUTTON_TWO_PIN) == LOW);
   if ((button1Status == 0)&& (state == GAME_OVER))
   {
     Serial.println("game over, drawing menu");
     drawMenu ();
   }


   delay(50);
  //Serial.println(button1Status);
  //Serial.println(state);
  //Serial.println(button2Status);
  //Serial.println(wheelOnePosition);
   //Serial.println(wheelTwoPosition);


}

void drawGameScreen() {
 //  TV.clear_screen();
  //draw right paddle
  rightPaddleY = ((wheelOnePosition /8) * (TV.vres()-PADDLE_HEIGHT))/ 128;
  x = RIGHT_PADDLE_X;
  for(int i=0; i<PADDLE_WIDTH; i++) {
    TV.draw_line(x+i,rightPaddleY,x+i,rightPaddleY+PADDLE_HEIGHT,1);
  }

  //draw left paddle
  leftPaddleY = ((wheelTwoPosition /8) * (TV.vres()-PADDLE_HEIGHT))/ 128;
  x = LEFT_PADDLE_X;
  for(int i=0; i<PADDLE_WIDTH; i++) {
    TV.draw_line(x+i,leftPaddleY,x+i,leftPaddleY+PADDLE_HEIGHT,1);
  }

  //draw score
  TV.print_char(LEFT_SCORE_X,SCORE_Y,'0'+leftPlayerScore);
  TV.print_char(RIGHT_SCORE_X,SCORE_Y,'0'+rightPlayerScore);






  //draw ball
  TV.set_pixel(ballX, ballY, 2);
}

//player == LEFT or RIGHT
void playerScored(byte player) {
  if(player == LEFT) leftPlayerScore++;
  if(player == RIGHT) rightPlayerScore++;

  //check for win
  if(leftPlayerScore == PLAY_TO || rightPlayerScore == PLAY_TO) {
    state = GAME_OVER;
  }

  ballVolX = -ballVolX;
}



 void drawBox() {
      TV.clear_screen();

   //draw net
  for(int i=1; i<TV.vres() - 4; i+=6) {
    TV.draw_line(TV.hres()/2,i,TV.hres()/2,i+3,1);
  }
  // had to make box a bit smaller to fit tv
    TV.draw_line(0, 0, 0,95,1 );  // left
   TV.draw_line(0, 0, 126,0,1 ); // top
    TV.draw_line(126, 0, 126,95,1 ); // right
     TV.draw_line(0, 95, 126,95,1 ); // bottom


  state = IN_GAMEB;
}


void drawMenu() {
  x = 0;
  y = 0;
  char volX =3;
  char volY = 3;
  TV.clear_screen();
  TV.select_font(font8x8);
  TV.print(10, 5, "Arduino Pong");
  TV.select_font(font4x6);
  TV.print(22, 35, "Press Button");
  TV.print(30, 45, "To Start");


  delay(1000);
  while(!button1Status) {
    Serial.println("menu");
  Serial.println(button1Status);

    processInputs();
    TV.delay_frame(3);
    if(x + volX < 1 || x + volX > TV.hres() - 1) volX = -volX;
    if(y + volY < 1 || y + volY > TV.vres() - 1) volY = -volY;
    if(TV.get_pixel(x + volX, y + volY)) {
      TV.set_pixel(x + volX, y + volY, 0);

      if(TV.get_pixel(x + volX, y - volY) == 0) {
        volY = -volY;
      }
      else if(TV.get_pixel(x - volX, y + volY) == 0) {
        volX = -volX;
      }
      else {
        volX = -volX;
        volY = -volY;
      }
    }
    TV.set_pixel(x, y, 0);
    x += volX;
    y += volY;
    TV.set_pixel(x, y, 1);
  }



  TV.select_font(font4x6);
  state = IN_GAMEA;
}

void setup()  {
    //Serial.begin(9600);
  x=0;
  y=0;
  TV.begin(_NTSC);       //for devices with only 1k sram(m168) use TV.begin(_NTSC,128,56)

  ballX = TV.hres() / 2;
  ballY = TV.vres() / 2;

//  pinMode(BUTTON_ONE_PIN, INPUT);      // sets the digital pin as output
}

void loop() {
  processInputs();




  if(state == IN_MENU) {
    drawMenu();
  }
 if(state == IN_GAMEA) {
    //Serial.println("gamA");
  //Serial.println(button1Status);

    drawBox();
  }

  if(state == IN_GAMEB) {
    if(frame % 3 == 0) { //every third frame
      ballX += ballVolX;
      ballY += ballVolY;

 // change if hit top or bottom
      if(ballY <= 1 || ballY >= TV.vres()-1)
     { ballVolY = -ballVolY;
                 delay(100);
  TV.tone( 2000,30  );
     }

  // test left side for wall hit
      if(ballVolX < 0 && ballX == LEFT_PADDLE_X+PADDLE_WIDTH-1 && ballY >= leftPaddleY && ballY <= leftPaddleY + PADDLE_HEIGHT) {
        ballVolX = -ballVolX;
        ballVolY += 2 * ((ballY - leftPaddleY) - (PADDLE_HEIGHT / 2)) / (PADDLE_HEIGHT / 2);
            delay(100);
  TV.tone(2000,30 );
      }

 // test right side for wall hit
      if(ballVolX > 0 && ballX == RIGHT_PADDLE_X && ballY >= rightPaddleY && ballY <= rightPaddleY + PADDLE_HEIGHT) {
        ballVolX = -ballVolX;
        ballVolY += 2 * ((ballY - rightPaddleY) - (PADDLE_HEIGHT / 2)) / (PADDLE_HEIGHT / 2);
            delay(100);
  TV.tone( 2000,30  );
      }

      //limit vertical speed
      if(ballVolY > MAX_Y_VELOCITY) ballVolY = MAX_Y_VELOCITY;
      if(ballVolY < -MAX_Y_VELOCITY) ballVolY = -MAX_Y_VELOCITY;

 // Scoring
      if(ballX <= 1) {
        playerScored(RIGHT);
     // sound
     delay(100);
  TV.tone( 500,300 );
      }
      if(ballX >= TV.hres() - 1) {
        playerScored(LEFT);
        // sound
        delay(100);
 TV.tone(  500,300 );
      }
    }


//    if(button1Status) Serial.println((int)ballVolX);

    drawGameScreen();
  }

  if(state == GAME_OVER) {
    drawGameScreen();
    TV.select_font(font8x8);
    TV.print(29,25,"GAME");
    TV.print(68,25,"OVER");
    while(!button1Status) {
      processInputs();
      delay(50);
    }
    TV.select_font(font4x6); //reset the font
    //reset the scores
    leftPlayerScore = 0;
    rightPlayerScore = 0;
    state = IN_MENU;
  }


  TV.delay_frame(1);
  if(++frame == 60) frame = 0; //increment and/or reset frame counter
}

6. Adım: Bitti

Hepsi bu kadar. Eğer oyunu hızlandırmak isterseniz, koddaki "if(frame % 3 == 0)" bölümünden 3 sayısınız 2 hatta 1 yapabilirsiniz.


StanC11 Adlı Kullanıcıdan Türkçe'ye Çevrilmiştir.Site Link: Instructables
